蝶形温控开关原理简介
文章出处：网络 人气：发表时间：2023-10-08 13:59
蝶形温控开关又叫突跳式温控开关，也叫温控器，内部核心感温元件像家用碟子，外观也像一只蝴蝶，所以统称为蝶形温控开关，国内统一符号为KSD，感温元件是双金属片，通常与热熔断器串联使用，达到双重保护目的。

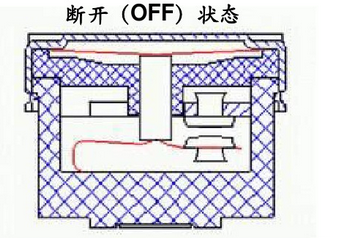

蝶形温控开关原理

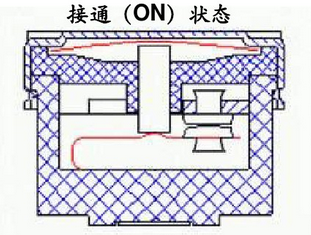

蝶形温控开关原理
蝶形温控开关的核心元件是双金属片，是由2片热膨胀系数不同的合金属复合而成，高膨胀系数层面为主动层，低膨胀系数层面为被动层。不同温曲率，不同耐温参数的材料有不同的使用范围。双金属片经碟片机冲制，中间凸起成碟状，我们称它为感温温度片。温度片受热后会发生动作，该动作通过顶杆机构的作用，使触点迅速动作，以接通或断开电路。
蝶形温控开关工作温度稳定、不拉弧、寿命长、通断迅速。
一般使用在电机设备、家用电器上面，例如家热管、豆浆机、碎纸机等等
淮安宝开电器专业生产高端温控开关，品牌厂家，质量可靠，值得信赖。
